Понимание многослойной стали (MLS): почему высококачественные комплекты прокладок необходимы для дизельных двигателей с высокой степенью сжатия.

Каждый дизельный механик знает этот ужас. Пробитая прокладка головки блока цилиндров на дизельном двигателе с высокой степенью сжатия означает катастрофическую поломку. Стоимость ремонта варьируется от 3000 долларов за простую замену до более чем 20 000 долларов за капитальный ремонт. Простой усугубляет потери.

Комплекты уплотнительных прокладок премиум-класса Технология многослойной стали (MLS) предотвращает подобный сценарий. В этой статье рассматриваются инженерные аспекты этих деталей. Мы исследуем, почему качественные конструкции MLS превосходят стандартные запасные части. Мы анализируем динамику уплотнений, материаловедение и правильную установку.

Понимание этих принципов обеспечивает производительность и долговечность двигателя. Независимо от того, выбираете ли вы оригинальные или неоригинальные компоненты, знание этих принципов позволяет принимать взвешенные решения по техническому обслуживанию. Это углубленный инженерный анализ, а не простое руководство. Мы объясняем «почему» важна надежность, чтобы ваш следующий капитальный ремонт обеспечил долговечную надежность.

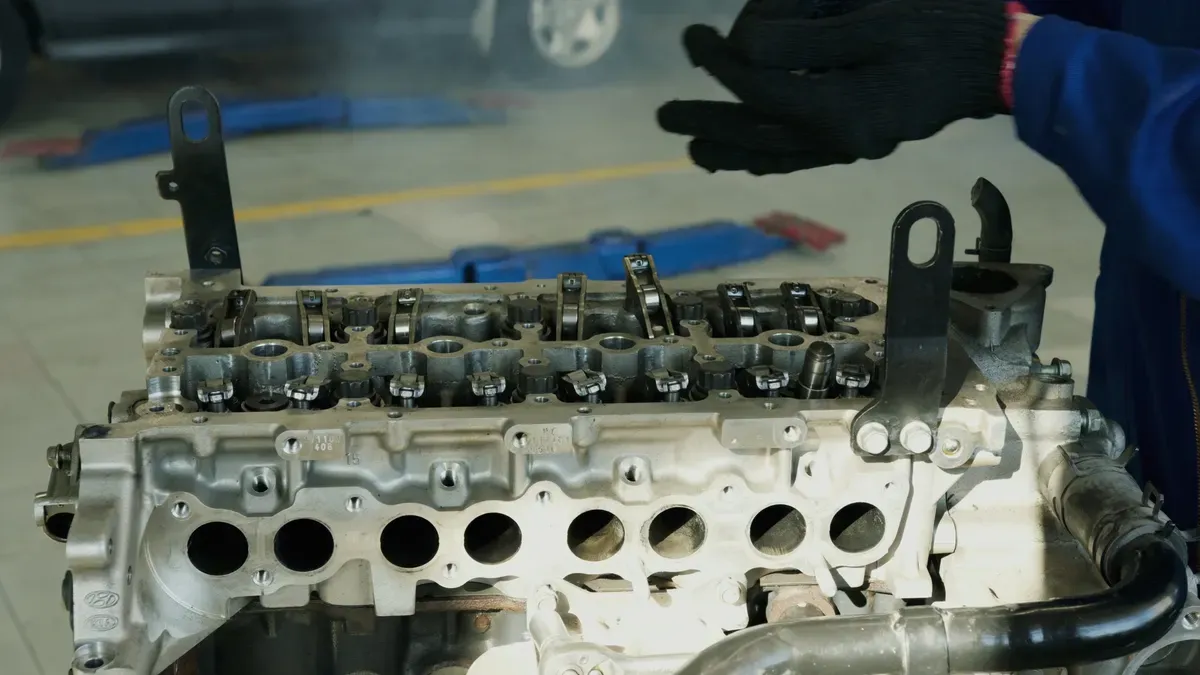

Почему стандартные прокладки выходят из строя в дизельных двигателях с высокой степенью сжатия

Физика давления сгорания 2700 фунтов на квадратный дюйм.

Современные дизельные двигатели с турбонаддувом создают пиковое давление в цилиндрах, приближающееся к 3600 psi. В ходе модернизации это давление превышает 8000 psi. Сравните это с атмосферными бензиновыми двигателями, которые редко превышают 1000 psi. Разница обусловлена степенью сжатия. Дизельные двигатели работают в диапазоне от... 14:1 и 25:1 В бензиновых двигателях степень сжатия остается в пределах от 8:1 до 12:1. Более высокая степень сжатия напрямую повышает давление до и во время сгорания.

В процессе сгорания дизельного топлива давление поддерживается дольше. Впрыск топлива продолжается на протяжении значительной части рабочего хода поршня. Это длительное сгорание поддерживает повышенное давление в цилиндре значительно дольше, чем первоначальный скачок воспламенения. Стандартная прокладка, предназначенная для бензиновых двигателей, просто не может выдержать такое длительное воздействие.

Термические циклы усугубляют проблему. Прокладка головки блока цилиндров 15-литрового двигателя может выдерживать 10 000 термических циклов в год. Каждый запуск, работа под полной нагрузкой и остановка приводят к расширению и сжатию прокладки с разной скоростью по сравнению с металлическими компонентами, которые она герметизирует. Это несоответствие термического расширения приводит к образованию микротрещин в течение тысяч циклов. Испытания SAE показывают, что скорость ползучести и релаксации экспоненциально возрастает при температуре выше 400°C. Без правильного выбора материала отказ часто происходит в течение 200 000 километров.

Пределы возможностей композитных и графитовых материалов

Традиционные композитные прокладки используют эластомерные связующие и графитовые покрытия. Эти материалы разрушаются в экстремальных условиях по нескольким механизмам:

• Деградация эластомера: Полимерные связующие вещества теряют эластичность при высоких температурах, что снижает герметизирующие свойства и приводит к протечкам или разрывам.
• Комплект сжатия: После сжатия материал необратимо деформируется, теряя способность к восстановлению и образуя пути утечки под длительным давлением.
• Химическая атака: Повышенные температуры делают моторные жидкости более реактивными, вызывая набухание, усадку или физические изменения, которые нарушают герметичность.
• Экструзия: Высокое давление приводит к деформации или смещению материала прокладки с места ее установки, что вызывает выход системы из строя.

Графит обладает впечатляющей термостойкостью — до 3000 °C в неокисляющих средах. Однако окисление начинается при 450–500 °C Температура в камере сгорания обычно приближается к этому пороговому значению. Затем усталость от термических циклов приводит к расслоению в структуре прокладки. Микротрещины распространяются до тех пор, пока герметизирующая функция полностью не прекратится.

Опытные специалисты по дизельным двигателям распознают эти признаки неисправностей. Пробитая прокладка головки блока цилиндров на дизельном двигателе с высокой степенью сжатия обычно проявляется в виде локальной эрозии между цилиндрами или загрязнения охлаждающей жидкости. Такие неисправности требуют немедленного капитального ремонта, что приводит к дорогостоящим простоям. Качественные запасные части должны учитывать эти фундаментальные ограничения материала. Стандартные прокладки не могут обеспечить надежность, необходимую современным дизельным двигателям. Только специально разработанные решения выдерживают совокупное воздействие давления, температуры и термических циклов.

Проектирование многослойных металлических прокладок

Многослойные стальные прокладки представляют собой фундаментальный сдвиг в технологии герметизации. В этих деталях используется несколько слоев стали, обычно от трех до семи, при этом внешние слои изготовлены из нержавеющей пружинной стали. В следующей таблице приведены основные преимущества для применения в дизельных двигателях.

Слои пружинной стали и динамическое уплотнение

Внешние слои из пружинной стали создают динамические уплотнения, компенсирующие тепловое расширение. Эти слои изгибаются и компенсируют разницу в тепловом расширении между головкой и блоком цилиндров. Прокладка перемещается вместе с двигателем при изменении температуры.

Из-за различий в материалах и коэффициентах теплового расширения прокладка головки блока цилиндров должна перемещаться и подстраиваться под блок/головки, чтобы обеспечить герметичность. Многослойная металлическая прокладка работает как пружина.

Пружинный эффект имеет решающее значение для дизельных двигателей. Термические циклы приводят к расширению головки и блока цилиндров с разной скоростью. Жесткие детали потеряли бы контакт и вышли бы из строя. Многослойная стальная прокладка поддерживает постоянное контактное давление благодаря слоям пружинной стали. Такая конструкция обеспечивает надежность в экстремальных условиях эксплуатации.

Рельефный рисунок усиливает эту способность. Точное тиснение создает выпуклые участки вокруг отверстий сгорания. Эти участки обеспечивают дополнительную герметизацию в местах с самым высоким давлением дизельного топлива.

Рельефные участки вокруг отверстий сгорания создают дополнительное герметизирующее усилие в местах наибольшего давления дизельного топлива.

Рельефная поверхность также обладает эффектом памяти. По мере нагревания и охлаждения двигателя рельефные участки сжимаются и возвращаются в исходное положение.

Рельефное покрытие в технологии MLS обладает эффектом памяти, поэтому при движении головки вверх и вниз в результате температурных циклов, оно сохраняет свои свойства. Прокладка MLS возвращается в исходное положение. и обеспечивает герметичность двигателя.

Этот эффект памяти обеспечивает целостность уплотнения на протяжении тысяч термических циклов. Слои пружинной стали продолжают функционировать по мере накопления моточасов. Эти детали напрямую способствуют долговечности двигателя и сокращению времени простоя. Надлежащее техническое обслуживание системы дизельного двигателя поддерживает эти герметизирующие свойства.

Роль стопорных слоев и покрытий

В основе конструкции многослойной металлической прокладки лежит уплотнительный слой. Этот более толстый, рельефный слой располагается у камеры сгорания. Он создает герметичное уплотнение высокого давления, удерживая экстремальное давление в цилиндре, возникающее при сгорании дизельного топлива. Уплотнительный слой изготовлен из более твердой стали, чем внешние слои. Эта твердость предотвращает деформацию под нагрузкой.

Стопорный слой работает совместно с внешними слоями из пружинной стали. Внешние слои обеспечивают динамическое уплотнение. Стопорный слой обеспечивает статическое уплотнение под высоким давлением. Вместе они образуют полную систему герметизации. Такое сочетание деталей обеспечивает качество, необходимое для применения в двигателях с высокой степенью сжатия.

Покрытия на внешних слоях обеспечивают микрогерметизацию. Для этой функции используются два распространенных типа покрытий:

• Покрытие Viton: обеспечивает микрогерметизацию, позволяя прокладке адаптироваться к микроскопическим неровностям поверхности, и устойчиво к воздействию масла, охлаждающей жидкости и экстремальных температур.
• Нитриловое покрытие: улучшает микрогерметизацию за счет эластичности, обеспечивает устойчивость к маслам и охлаждающим жидкостям, гарантируя герметичность при различных тепловых нагрузках.

Эти покрытия позволяют прокладке герметизировать поверхность, предотвращая появление дефектов. Герметизация, обеспечиваемая этими покрытиями, помогает поддерживать работоспособность дизельного двигателя.

Внешние слои многослойных металлических прокладок имеют тиснение и покрыты с обеих сторон витоном (фторэластомерным каучуковым материалом). термостойкость до 482°F Это тонкое покрытие помогает прокладке прилегать или «холодно герметизировать» любые неровности на поверхностях блока и головки цилиндров, отвечая требованиям жестких условий герметизации, нагрузок и качества обработки поверхности.

Правильный выбор покрытия зависит от области применения. Витон обеспечивает превосходную термостойкость. Нитрил обеспечивает отличную маслостойкость. Качественные запасные части для вторичного рынка и оригинальные запчасти предусматривают выбор соответствующего покрытия для каждой конструкции двигателя. Эти важные детали обеспечивают стабильную работу на различных платформах двигателей.

Сочетание слоев пружинной стали, стопорных слоев и эластомерных покрытий делает многослойные стальные прокладки предпочтительным выбором для дизельных двигателей с высокой степенью сжатия. Такой инженерный подход обеспечивает надежную герметизацию в течение длительных интервалов обслуживания. Правильная установка и соблюдение требуемого момента затяжки максимизируют эффективность прокладки при любом капитальном ремонте дизельного двигателя.

Подробный обзор: Готовы приступить к установке? Обеспечьте герметичность, следуя нашим пошаговым инструкциям. Простое руководство для начинающих по безопасной замене комплекта прокладок и уплотнений генератора. .

Выбор качественных запчастей от сторонних производителей и оригинальных запчастей для следующего капитального ремонта обеспечит долгосрочную надежность.

Прокладки MLS и болты с моментом затяжки (TTY).

Поддержание зажимной нагрузки при экстремальном расширении

Болты с моментом затяжки до предела текучести (TTY) обеспечивают герметичность дизельного двигателя с высокой степенью сжатия. Эти крепежные элементы растягиваются за пределы своего предела упругости, переходя в контролируемую пластическую деформацию. В процессе затяжки используется начальный момент затяжки для фиксации болта. Последующий угол затяжки (например, +90° или +120°) превышает предел текучести. Этот метод с заданным углом обеспечивает равномерное растяжение независимо от различий в трении, вызванных смазкой или состоянием резьбы. В результате достигается равномерная сила затяжки по всем болтам. Эта равномерность поддерживает герметичность многослойной металлической прокладки при высоком давлении в цилиндрах дизельного двигателя.

Поведение болтов TTY имеет значение, поскольку дизельные двигатели испытывают сильное тепловое расширение. Головка и блок цилиндров расширяются с разной скоростью во время работы. Стандартный болт теряет усилие затяжки по мере перемещения этих компонентов. Болт TTY действует как пружина. Он поддерживает постоянное усилие затяжки по мере нагревания и охлаждения двигателя. Это пружинное действие удерживает многослойную металлическую прокладку в сжатом состоянии относительно уплотнительных поверхностей. Прокладка и болты работают вместе как единая система. Одна деталь не может работать оптимально без другой. Эта взаимосвязь имеет решающее значение для надежности дизельного двигателя. Инженеры проектируют эти детали как согласованный комплект. Качественные оригинальные запчасти и запчасти для вторичного рынка следуют этому принципу.

Почему стандартные крепежные элементы не подходят для этой системы

Стандартные болты работают только в пределах своей упругой деформации. После снятия они возвращаются к своей первоначальной длине. Такой подход создает проблему для дизельных двигателей. Термические циклы приводят к снижению силы затяжки болта с течением времени. Болт растягивается при тепловом расширении. Он не полностью восстанавливает свою длину при охлаждении. Сила затяжки уменьшается с каждым циклом. Это уменьшение позволяет многослойной металлической прокладке смещаться. Смещение вызывает износ и в конечном итоге приводит к выходу дизельного двигателя из строя.

Стандартные крепежные элементы также страдают от колебаний трения. Различия в смазке, состоянии резьбы и качестве обработки поверхности влияют на конечную силу затяжки. Два болта, затянутые с одинаковым моментом, могут создавать разное усилие затяжки. Болты TTY устраняют это различие благодаря угловому методу. Угловое вращение обеспечивает постоянное растяжение независимо от трения. Эта стабильность имеет решающее значение для герметизации дизельных двигателей. Каждый болт должен создавать одинаковое усилие затяжки для поддержания герметичности прокладки.

Как в соответствии с требованиями производителей высококачественной продукции, так и с требованиями OEM, для прокладок MLS обязательно использование болтов TTY. Использование стандартных болтов гарантирует отказ, поскольку герметичность прокладки MLS обеспечивается постоянным усилием затяжки, создаваемым крепежными элементами TTY. Поэтому любой комплексный капитальный ремонт дизельного двигателя должен включать замену обоих компонентов в едином комплекте. Такой системный подход минимизирует время простоя в будущем и гарантирует оптимальную производительность и долгосрочную надежность отремонтированного двигателя.

Что отличает комплект уплотнителей премиум-класса?

Технические характеристики материалов и покрытий

Комплекты уплотнений премиум-класса отличаются продуманным выбором материалов. В экономичных вариантах используются нитриловые (NBR) эластомеры, рассчитанные на непрерывную работу при температуре 120°C. В премиальных альтернативах применяются фторэластомерные (FKM/Viton) покрытия, рассчитанные на температуру выше 200°C. Такая термостойкость напрямую влияет на долговечность уплотнений в дизельных двигателях с высокой степенью сжатия. Покрытия гоночного класса дополнительно расширяют возможности для работы в экстремальных температурных условиях.

Количество слоев также определяет уровень качества. Стандартные трехслойные конструкции рассчитаны на нормальные условия эксплуатации. Четырехслойные конфигурации подходят для умеренного давления наддува от 15 до 25 PSI. Пятислойные пакеты выдерживают высокое давление наддува от 25 до 35 PSI. Шестислойные гоночные версии поддерживают давление наддува, превышающее 35 PSI. Каждый дополнительный слой обеспечивает избыточность герметизации и более точное распределение нагрузки на зажим. Эти характеристики важны при выборе запасных частей для дизельных двигателей, предназначенных для сложных условий эксплуатации.

Твердость материала стопорного слоя дополнительно подчеркивает высокое качество конструкции. Более твердая сталь сопротивляется деформации под максимальным давлением в цилиндре. Более мягкие сплавы преждевременно изнашиваются. Качественные поставщики запчастей для вторичного рынка указывают точные марки стали для каждой платформы двигателя. Оригинальные запчасти соответствуют идентичным стандартам материалов. Эта точность обеспечивает стабильную степень сжатия после установки. Гарантированная толщина в сжатом состоянии защищает расчетный объем камеры сгорания.

Например, для промышленных двигателей большого рабочего объема требуется точная инженерная разработка, чтобы они могли выдерживать непрерывные температурные циклы. Прокладка головки блока цилиндров Cummins QSK23 (4095440) Это прекрасно демонстрирует высокое качество конструкции. Благодаря использованию передовой технологии MLS, она специально разработана для компенсации значительного теплового расширения и поддержания постоянной силы зажима при экстремальном давлении в цилиндрах, характерном для мощных электростанций.

Прокладка головки блока цилиндров Cummins 4095440 для двигателя QSK23

$39.51

Узнать больше Добавить в корзину

Комплексные решения по герметизации, выходящие за рамки запасных частей для дизельных двигателей.

Одна только прокладка головки блока цилиндров не может обеспечить надежность после капитального ремонта. Комплексные комплекты для капитального ремонта дизельных двигателей включают в себя все критически важные уплотнения. Такой системный подход предотвращает распространенную проблему, когда заменяется один компонент, а соседние изношенные уплотнения остаются на месте. Тепловые циклы одновременно ослабляют все эластомерные компоненты. Замена только видимого неисправного элемента гарантирует последующие утечки.

«Согласно данным наших долгосрочных испытаний, использование комплексных комплектов прокладок для капитального ремонта двигателей, изготовленных по технологии многослойной стали (MLS), повышает общую тепловую эффективность двигателя и предотвращает катастрофические утечки продуктов сгорания лучше, чем любые отдельные прокладки, доступные сегодня на рынке запчастей». — Ведущий инженер-механик

Крупная региональная логистическая компания столкнулась с повторяющимися утечками охлаждающей жидкости в своем автопарке, оснащенном двигателями Detroit Diesel. Механики неоднократно заменяли отдельные прокладки, но это не принесло долговременного результата. Переход на высококачественные комплекты для капитального ремонта полностью устранил проблему. Техники сообщили, что организованная замена комплектов уплотнений позволила сэкономить рабочее время на каждый грузовик. Повысилась доступность автопарка. Соблюдались сроки доставки. Значительно улучшилась рентабельность. Этот реальный пример демонстрирует экономическую целесообразность комплексной замены.

Покупка отдельных уплотнений приводит к неоднородности материалов. Смешивание материалов разных производителей приводит к тому, что компоненты по-разному реагируют на нагрев и крутящий момент. Однородные материалы, разработанные для равномерного расширения, предотвращают неравномерное сжатие. Полные комплекты исключают эту переменную. Они также предотвращают потерю компонентов, что впоследствии приводит к частичной разборке. Повторные трудозатраты исчезают. Время простоя существенно сокращается.

Компания Megawatts Parts поставляет комплексные комплекты для капитального ремонта дизельных двигателей, соответствующие спецификациям OEM. В ассортименте также представлены многослойные металлические прокладки головки блока цилиндров, сальники клапанных крышек, прокладки масляного поддона, задние сальники коленвала и прокладки крепления турбокомпрессора. Каждый компонент поставляется в собранном виде для эффективной установки. Такой подход к комплекту для капитального ремонта поддерживает программы технического обслуживания двигателей, ориентированные на повышение надежности. Качественные запчасти для дизельных двигателей Запасные части от проверенного поставщика позволяют минимизировать время простоя и максимизировать производительность. Выбирая запчасти Megawatts, вы гарантируете, что ваш следующий капитальный ремонт принесет долгосрочные результаты.

Комплекты высококачественных прокладок и уплотнений представляют собой инвестицию в надежность, а не в дополнительные расходы. Этот вывод подтверждается тремя основными факторами: технология MLS обеспечивает динамическое уплотнение, синергия болтов TTY поддерживает усилие затяжки, а полные комплекты для капитального ремонта дизельных двигателей исключают необходимость замены компонентов. Вместе эти элементы защищают работу двигателя в экстремальных условиях.

Качественные запчасти от сторонних производителей, соответствующие спецификациям OEM, обеспечивают долговечные результаты. Выбор полных комплектов сводит к минимуму время простоя во время технического обслуживания. Каждому капитальному ремонту следует уделять пристальное внимание заменяемым компонентам. Запасные части для дизельных двигателей должны соответствовать самым строгим стандартам, предъявляемым к вашему двигателю.

Компания Megawatts Parts поставляет высококачественные комплекты для капитального ремонта дизельных двигателей, разработанные для работы с высокой степенью сжатия. В их ассортименте представлены многослойные прокладки головки блока цилиндров, крепежные элементы TTY и все необходимые уплотнения. Доверьтесь проверенному опыту компании. Детали мегаватт для вашей следующей масштабной реконструкции.

Часто задаваемые вопросы

Чем многослойные металлические прокладки превосходят стандартные композитные аналоги?

В многослойных стальных прокладках используются несколько слоев пружинной стали, которые изгибаются, компенсируя термическое расширение между головкой цилиндров и блоком. Это динамическое пружинное действие обеспечивает стабильное уплотнение под высоким давлением, чего традиционные композитные материалы просто не могут достичь при экстремальном сжатии дизельного топлива.

Почему мне следует использовать полный ремонтный комплект вместо простой замены прокладки головки блока цилиндров?

Экстремальные температурные циклы одновременно разрушают все эластомеры двигателя. Замена только пробитой прокладки головки блока цилиндров делает изношенные уплотнения — такие как прокладки крышки клапанов или масляного поддона — уязвимыми для скорого выхода из строя. Комплексный ремонтный комплект гарантирует замену всех уплотнительных компонентов на однородные высокотемпературные материалы, предотвращая повторные работы и дорогостоящие простои.

Действительно ли необходимы болты с пределом текучести (TTY) для многослойных металлических прокладок?

Да. Болты TTY растягиваются в зону пластической деформации во время установки, что позволяет им действовать как пружины. Это обеспечивает равномерную прижимную нагрузку на многослойную прокладку даже при расширении и сжатии массивных компонентов двигателя под воздействием сильных термических напряжений.

Как выбрать лучшие запасные части для капитального ремонта дизельного двигателя с высокой степенью сжатия?

Ищите комплекты уплотнительных прокладок, которые имеют многослойную стальную конструкцию, точно подобранные стопорные слои для удержания сжатия и высокотемпературное фторэластомерное (Viton) покрытие. Покупка у надежного поставщика, такого как Megawatts Parts, гарантирует, что эти материалы соответствуют или превосходят строгие спецификации OEM.

Можно ли повторно использовать старые болты головки блока цилиндров, чтобы сэкономить деньги?

Абсолютно нет. Поскольку болты TTY необратимо растягиваются во время первоначальной установки, их повторное использование гарантирует значительную потерю силы затяжки. Это неизбежно приведет к пробитию многослойной прокладки головки блока цилиндров. При капитальном ремонте всегда устанавливайте совершенно новые крепежные элементы.
