Дизельный генератор не заводится: пошаговый контрольный список для диагностики электрооборудования для механиков.

Если дизельный генератор не запускается, сначала проверьте электрическую систему. Пока не стоит искать причину в топливной системе или механических неисправностях. Низкое напряжение аккумулятора и коррозия соединений являются наиболее распространенными причинами невозможности запуска. Аккумулятор может провернуть двигатель, но не обеспечить питание ЭБУ или топливного соленоида. Важно провести проверку под нагрузкой. Этот пятиэтапный контрольный список диагностики электрической системы охватывает утечки тока, неисправности предохранительного выключателя нейтрали и блокировки логики панели управления. Эти шаги по устранению неисправностей помогают быстро локализовать неисправность, минимизировать время простоя и показать, когда следует обратиться к специалистам более высокого уровня. Независимо от того, является ли это основной или резервный генератор, большинство дизельных генераторов имеют схожие проблемы с запуском. Распространенные проблемы с запуском связаны с напряжением или соединениями. Документируйте каждое показание.

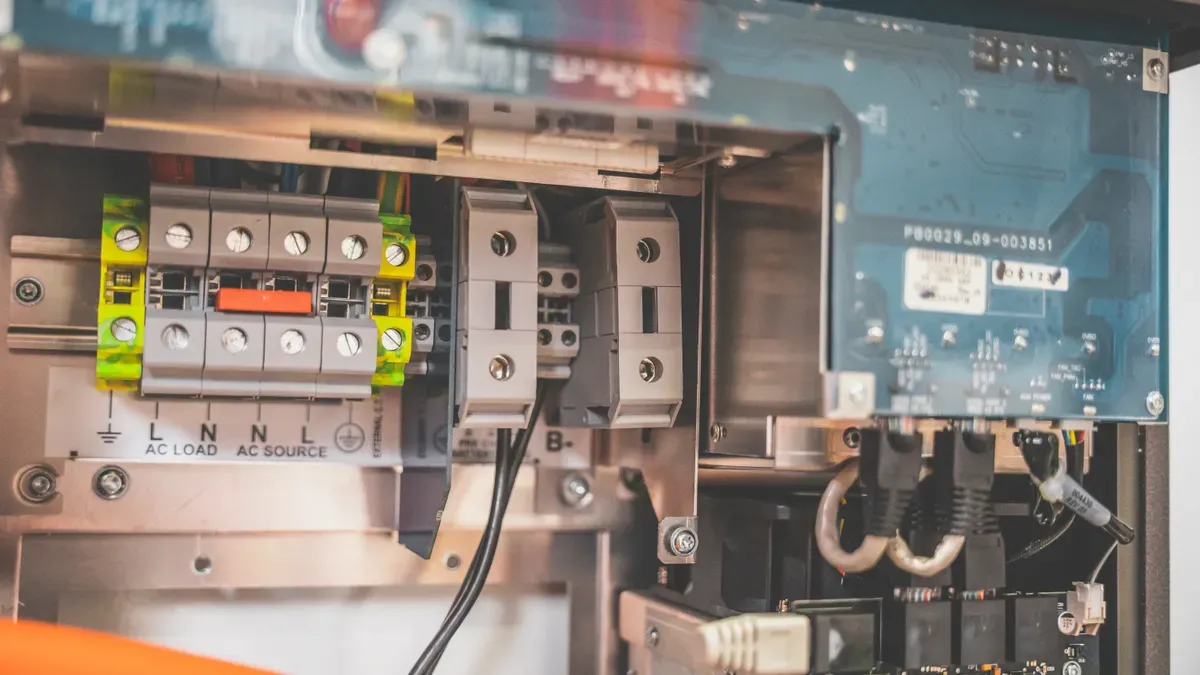

Шаг 1: Напряжение батареи и соединения

Измерьте напряжение в состоянии покоя и при запуске двигателя.

Напряжение и соединения аккумулятора являются основой любой диагностической процедуры. Дизель-генератор не запустится по многим причинам, но слабый аккумулятор стоит на первом месте в этом списке. Установите цифровой мультиметр в режим измерения постоянного напряжения и измерьте напряжение на клеммах аккумулятора при выключенных нагрузках. Исправный 12-вольтовый аккумулятор в состоянии покоя показывает свое номинальное напряжение. Напряжение запуска должно оставаться достаточно высоким для поддержания работы цепи стартера, а падение напряжения, которое постоянно препятствует включению стартера, указывает на слабый аккумулятор. Надежное включение стартера исчезает ниже этого порога.

Аккумуляторная батарея на 24 В ведет себя иначе. Напряжение подзарядки на холостом ходу обычно колеблется от 26,8 В до 27,6 В, а падение до 18–20 В во время запуска является нормальным явлением. Недостаточный пусковой ток при низкой температуре приводит к падению напряжения ниже 16 В, и контроллер DSE 8610 MKII затем запускает сигнал тревоги о низком напряжении батареи или неисправности пускового механизма. Этот электрический сигнал подтверждает, что батарея не может поддерживать работу пусковой цепи.

Одного лишь напряжения в состоянии покоя может быть достаточно для обмана. Аккумулятор может провернуть двигатель, но не обеспечить питание ЭБУ, топливного электромагнитного клапана или датчиков. Проверяйте под нагрузкой, а не только в состоянии покоя. Этот этап поиска неисправностей позволяет отличить поверхностный заряд от реальной емкости.

Очистка, затяжка и проверка клемм под нагрузкой.

Коррозия или ослабление электрических соединений увеличивают сопротивление и имитируют неисправность батареи. Осмотрите обе клеммы, заземляющий провод и соединение корпуса. Очистите каждый контакт до блестящего металла, затем затяните каждый крепежный элемент до плотного прилегания. После этого нанесите защитное покрытие.

Внимание: Батарейки выделяют водород, который является взрывоопасным веществом. Используйте защитные очки и перчатки, держитесь подальше от искр, открытого огня и курительных принадлежностей. Аккумуляторная кислота вызывает ожоги кожи и глаз, поэтому немедленно промойте водой место контакта.

Проверьте аккумулятор под нагрузкой с помощью тестера проводимости или угольного тестера. Сравните результат с номинальным пусковым током при низкой температуре. Резервные дизель-генераторы часто простаивают длительное время, что позволяет сульфатации незаметно снижать емкость аккумулятора. Задокументируйте каждое показание напряжения в ходе этой последовательности поиска неисправностей. Эти данные помогут в дальнейших диагностических шагах и ускорят будущий ремонт.

Шаг 2: Кнопка аварийной остановки, нейтральный предохранительный выключатель и логика панели управления.

Проверьте целостность цепи аварийного выключателя и нейтрального положения.

Неисправность аварийного выключателя или выключателя нейтрального положения является одной из наиболее распространенных электрических проблем, препятствующих запуску двигателя. Эти предохранительные устройства преднамеренно прерывают цепь запуска. При выходе из строя прерывание становится постоянным. Установите мультиметр в режим проверки целостности цепи или сопротивления и отключите каждый выключатель от цепи. Замкнутый аварийный выключатель должен показывать сопротивление, близкое к нулю Ом. Разомкнутый вывод указывает на неисправность контакта или обрыв провода. Проверьте выключатель нейтрального положения таким же образом. Этот выключатель предотвращает запуск двигателя, когда коробка передач находится на передаче. Сопротивление выше нескольких Ом свидетельствует о внутренней коррозии или образовании раковин. Замените любой выключатель, не прошедший эти проверки.

Причины невозможности запуска часто связаны с неисправностью защитных блокировок. Коррозия выключателя или ослабленное соединение легко обрывают цепь. Дизельные генераторы, работающие на открытом воздухе и в закрытых корпусах, особенно подвержены попаданию влаги в эти соединения.

Сброс контроллера, зависшего или выдавшего ошибку.

Сигналы тревоги контроллера часто указывают непосредственно на неисправность цепи. Перед сбросом каждого кода ошибки необходимо прочитать его. Сигнал тревоги о низком напряжении батареи или невозможности запуска подтверждает, что батарея не может обеспечить работу пусковой цепи. Зависание панели требует систематической перезагрузки.

• Выполните полное отключение и повторное подключение питания: полностью обесточьте систему, отсоедините аккумулятор, подождите 5-10 минут, затем снова подключите и восстановите подачу питания.
• Проверьте все автоматические выключатели генератора и главного распределительного щита; при необходимости сбросьте их.
• Проверьте предохранители и измерьте их сопротивление; заменяйте только предохранителями с идентичными номиналами.
• Проверьте состояние батареи и очистите или затяните контакты батареи.
• Откройте панель при выключенном питании: переподключите шлейфы и проверьте наличие влаги, коррозии или поврежденных проводов.
• Проверьте надлежащее заземление, поскольку плохое заземление приводит к нестабильной работе.
• Измерьте входное напряжение на панели управления; оно должно соответствовать техническим характеристикам, обычно это 12 В или 24 В постоянного тока.
• Проверьте печатную плату на наличие сгоревших компонентов или обесцвеченных участков, указывающих на перегрев.

Если эти шаги по устранению неполадок не помогут решить проблему, обратитесь к специалисту. В ходе диагностики необходимо документировать все показания.

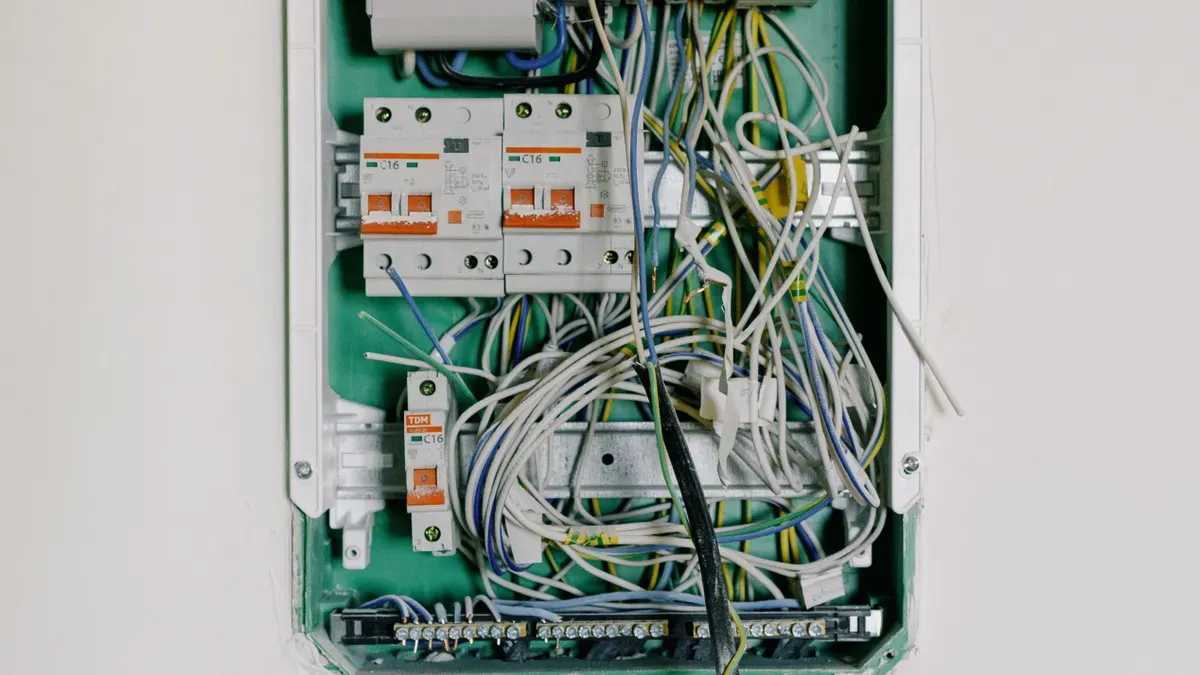

Шаг 3: Пусковая цепь, реле и соленоид

Проверка целостности цепи и падения напряжения.

Цепь запуска должна обеспечивать подачу полного тока от аккумулятора через выключатель зажигания, реле и соленоид к пусковому устройству. Высокое сопротивление в любом месте этого пути имитирует неисправность компонента. Установите мультиметр в режим измерения сопротивления. Проверьте сопротивление между положительной клеммой источника питания и входом выключателя зажигания. Затем проверьте сопротивление между выходом выключателя и входом катушки реле. Продолжите измерение сопротивления через провод управления соленоидом. Сопротивление каждого соединения должно быть близко к нулю Ом.

А тест на падение напряжения Этот метод диагностики выявляет скрытое сопротивление под нагрузкой. Он позволяет обнаружить неисправности в цепях с высоким током. Подключите один щуп мультиметра к положительному полюсу источника питания. Запустите двигатель на четыре-пять секунд. Перемещайте второй щуп вдоль цепи. Ожидайте обнаружения неисправности при... 50 милливольт В каждой точке: на разъеме соленоида, входе выключателя зажигания, выходе выключателя зажигания и клеммах предохранительного выключателя. Показания выше 50 мВ указывают на коррозию или ослабление клеммы. Допустимое суммарное падение напряжения на положительном кабеле составляет от 0,2 до 0,5 В. Проверьте заземление: черный щуп на блоке двигателя, красный щуп на отрицательном контакте источника питания. Падение напряжения выше 0,2 В указывает на плохое заземление. Такой подход к поиску неисправностей позволяет определить сопротивление без догадок.

Интерпретация щелчков соленоида и реле.

Одиночный щелчок означает, что соленоид сработал, но стартер не провернулся. Это указывает на неисправность стартера. Измерьте напряжение на главном контакте компонента во время прокрутки стартера. Если питание поступает, но двигатель не вращается, компонент требует замены.

Быстрые щелчки указывают на то, что соленоид многократно срабатывает и отключается. Напряжение питания падает под нагрузкой. Проведите проверку под нагрузкой. Исправный блок должен обеспечивать как минимум 9,6 В Под нагрузкой. Показания ниже уровня, подтверждающего необходимость замены блока питания. Такая ситуация часто наблюдается, когда система долгое время находится в режиме ожидания.

Задокументируйте все показания, полученные в ходе проверки электрической системы. Эти цифры помогут в выполнении дальнейших шагов. Схема цепи одинакова практически для всех промышленных генераторных установок. Неисправный нейтральный предохранительный выключатель или коррозия в соединении панели управления приводят к идентичным симптомам.

Диагностика проблемы с запуском дизельного генератора требует терпения. Следуйте этим инструкциям. Этапы поиска и устранения неисправностей в электропроводке чтобы.

Шаг 4: Паразитные затяжки и проверка стартера.

Изолируйте источники паразитного потребления, которые разряжают батарею.

Паразитный ток разряжает аккумулятор, когда генератор находится в режиме ожидания. Эта неисправность приводит к тому, что устройство не запускается, когда это необходимо. Установите мультиметр в режим измерения постоянного тока и подключите его последовательно с отрицательным кабелем аккумулятора. Клещевые токи являются более безопасной альтернативой, поскольку они измеряют ток, не разрывая цепь. Подождите, пока все модули перейдут в спящий режим, прежде чем записывать показания. Исправный дизельный генератор обычно потребляет очень мало тока в режиме ожидания. Показания выше этого низкого порога указывают на паразитную нагрузку. Вынимайте предохранители по одному, чтобы изолировать неисправную цепь. Этот диагностический шаг защищает аккумулятор и цепь запуска.

Проверьте стартер на стенде или безопасно обойдите его.

Медленный запуск двигателя часто указывает на чрезмерное сопротивление в электрической системе, а не на неисправность стартера. Для подтверждения выполните проверку с помощью обходного метода. Эта процедура является лишь временным аварийным решением.

• Подготовьте термостойкие перчатки, отвертку или гаечный ключ и пусковой кабель.
• Найдите реле или соленоид стартера на... стартерный двигатель или корпус трансмиссии.
• Убедитесь, что соединения батареи надежно закреплены.
• Определите клемму питания и клемму стартера на соленоиде.
• Наденьте термостойкие перчатки и соедините клемму питания с клеммой стартера с помощью пускового кабеля.
• Попробуйте запустить агрегат. Если он запустится, значит, неисправен соленоид. Если нет, проблема в стартере или аккумуляторе.

Предупреждение: Этот обходной канал напрямую передает весь ток. Высокое напряжение и вращающиеся детали представляют серьезную опасность получения травм. Надевайте изолированные перчатки и держите руки подальше от пускового механизма.

Проверка на стенде позволяет изолировать стартерный двигатель от цепи. Подайте номинальное напряжение и понаблюдайте за скоростью вращения коленчатого вала. Для разных корпусов генераторов могут потребоваться разные процедуры доступа, но электрическая проверка остается неизменной. Задокументируйте все показания на этом этапе поиска неисправностей.

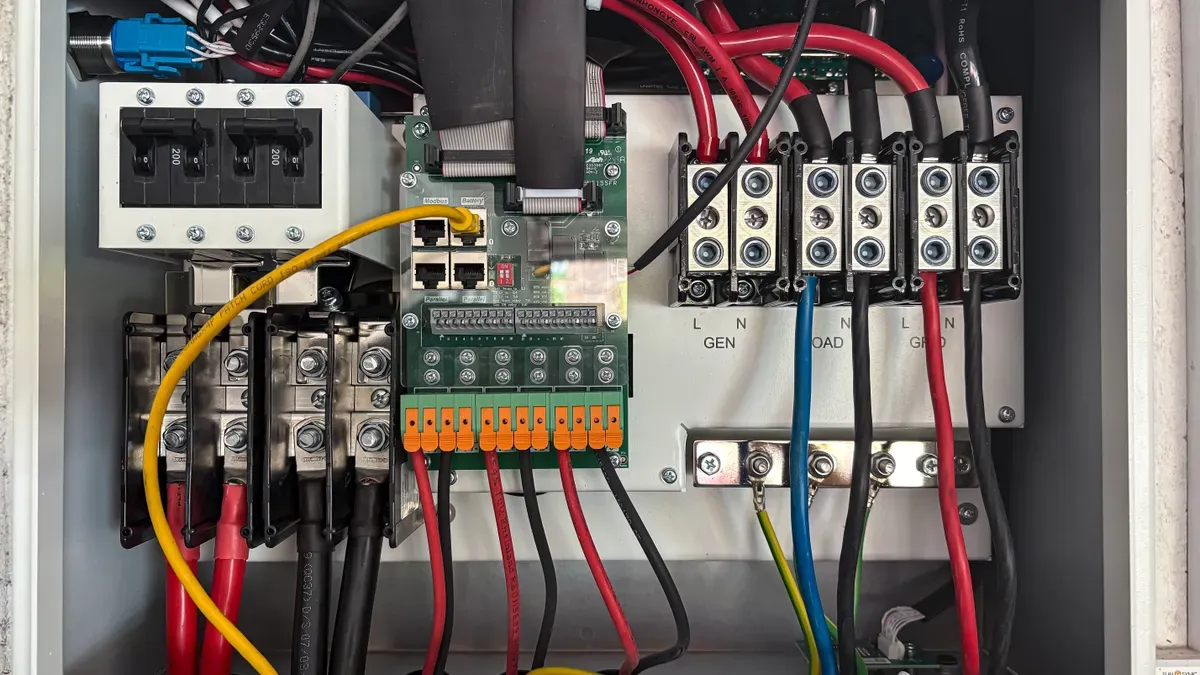

Шаг 5: Механические неисправности, блокировки и топливо

Проверьте скорость вращения стартера, наличие заклинивания и блокировок.

Скорость вращения коленчатого вала показывает, достаточно ли мощности выдает электрическая система для вращения двигателя. Дизельному двигателю требуется достаточное вращение для создания тепла сжатия. Следите за тахометром или прислушивайтесь к ритму работы двигателя во время запуска.

Для запуска большинства дизельных двигателей необходимо, чтобы они вращались со скоростью примерно от 150 до 250 об/мин, хотя некоторые технические источники указывают более широкий диапазон от 100 до 300 об/мин. Запуск при скорости ниже 100 об/мин, как правило, маловероятен для достижения воспламенения от сжатия.

Медленное и затрудненное вращение стартера указывает на чрезмерное сопротивление в кабелях или разряженный аккумулятор. Заклинивший вспомогательный агрегат, заблокированный водяной насос или вышедший из строя подшипник полностью останавливают вращение. При подозрении на заклинивание снимите ремень и повторите попытку.

Современные контроллеры Также блокируются запуск двигателя из-за срабатывания защитных блокировок. Эти заклинившие неисправности препятствуют включению стартера до тех пор, пока не будут устранены на панели управления.

Проверьте работу топливного электромагнитного клапана, герметичность системы выпуска воздуха и систему предварительного подогрева.

Для открытия подачи топлива топливный электромагнитный клапан должен срабатывать во время прокрутки стартера. Прислушайтесь к щелчку в топливном насосе. Отсутствие щелчка указывает на электрическую неисправность в цепи электромагнитного клапана или на проблему с логикой панели управления.

Попадание воздуха в топливопроводы приводит к невозможности запуска двигателя, даже если он нормально проворачивается. Прокачайте систему методично:

• Подготовьте необходимые инструменты: набор гаечных ключей, ключ для прокачки тормозной системы, чистые тряпки, защитные очки и дизельное топливо.
• Перед началом работы найдите топливный бак, топливопроводы, фильтр и форсунки.
• Убедитесь, что двигатель выключен и ключ вынут.
• Проверьте топливный фильтр на наличие встроенного прокачного винта.
• Подложите тряпку под винт, ослабьте его против часовой стрелки и дайте воздушно-топливной смеси выходить до тех пор, пока не будет вытекать только топливо без пузырьков.

Проследите путь топлива от бака до форсунок. Начните прокачку с самой нижней точки, обычно это корпус фильтра или водоотделитель. Ослабьте прокачной винт на 1–2 оборота, затем включите ручной топливный насос и работайте до тех пор, пока не начнет поступать топливо без пузырьков. Затяните винт, пока топливо еще поступает. Прокачку форсунок проводите в последнюю очередь, двигаясь от самой дальней к самой ближней.

Свечи накаливания или системы предварительного подогрева помогают при холодном запуске. Проверьте напряжение на шине свечей накаливания во время предварительного подогрева. Наконец, осмотрите регулятор и топливопровод на предмет заедания или отсоединения штоков. Эти механические проверки завершают последовательность диагностики неисправностей при запуске.

Когда следует остановиться и обратиться к профессионалу

Тревожные сигналы и риски, связанные с высоким напряжением

Некоторые неисправности выходят за рамки диагностики на месте. Внутренние повреждения двигателя, повторяющиеся срабатывания защитных устройств и необъяснимый перегрев требуют профессионального вмешательства. Низкое давление масла в сочетании с ненормальным шумом двигателя указывает на неисправность масляного насоса, износ подшипников или повреждение системы смазки. Стук, дребезжание или скрежет свидетельствуют об износе или повреждении внутренних компонентов. Синий дым указывает на износ уплотнений или поршневых колец. Белый дым указывает на утечку охлаждающей жидкости или проблемы с топливной системой. Эти симптомы требуют квалифицированного специалиста, а не дальнейшей диагностики на месте.

Высоковольтные цепи представляют серьезную опасность. Генератор и автоматический регулятор напряжения (AVR) Диагностика, измерения параметров электропитания под напряжением, внутренний ремонт автоматического переключателя режимов работы и неисправности системы контроля выбросов — все это сопряжено с риском поражения электрическим током. Не пытайтесь выполнять эти ремонтные работы без соответствующей подготовки и оборудования. Любой генератор с постоянными неисправностями после проверки электрооборудования также требует профессионального обслуживания. Если необычные звуки или вибрации сохраняются, запланируйте осмотр, чтобы квалифицированный специалист мог диагностировать источник проблемы и порекомендовать ремонт или капитальный ремонт.

Рекомендуемая литература: Узнайте больше Как неисправный AV-ресивер уничтожает вашу электронику прежде чем приступать к сложной диагностике напряжения.

Профилактическое техническое обслуживание и закупка запчастей

Плановое техническое обслуживание предотвращает большинство неисправностей, препятствующих запуску двигателя. Регулярно проводите проверку нагрузки аккумулятора. Очищайте и затягивайте клеммы при каждом посещении сервисного центра. Проверяйте журналы ошибок контроллера и тестируйте блокировки безопасности. Эти шаги обеспечивают надежную работу цепи запуска.

Следуйте пятиэтапной последовательности в качестве повторяемой процедуры полевого обслуживания. Начните с проверки напряжения и соединений батареи. Перейдите к переключателям и логике панели управления. Затем проверьте цепь запуска и соленоид. После этого проверьте паразитные токи потребления и протестируйте стартер. Завершите проверку механическими узлами, блокировкой и топливной системой. Большинство неисправностей, препятствующих запуску дизельного генератора, связаны с напряжением, соединениями или сбоем в логике безопасности, а не с самим стартером. Документируйте каждое показание напряжения и сопротивления во время поиска неисправностей. Эта практика ускоряет будущую диагностику любого генераторного агрегата. Плановые проверки нагрузки батареи, очистка клемм и проверка панели управления обеспечивают надежный запуск. Надежные запчасти от таких поставщиков, как [название поставщика]. Детали мегаватт помочь избежать повторных простоев.

Часто задаваемые вопросы

Какой диапазон напряжения указывает на проблему с батареей?

Напряжение в состоянии покоя значительно ниже номинального значения для исправного аккумулятора или напряжение при запуске двигателя, которое падает слишком низко, сигнализирует о слабом аккумуляторе. Падение, которое надежно предотвращает включение стартера Это означает, что батарея не может обеспечить работу пусковой цепи.

Почему предохранительный выключатель нейтрального положения приводит к проблемам с запуском двигателя?

Нейтральный предохранительный выключатель при неисправности размыкает цепь запуска. Влага вызывает коррозию соединений в генераторах, находящихся на открытом воздухе или в открытых помещениях, что делает его распространенной причиной поломок. Проверка целостности цепи подтверждает работоспособность.

Что означает быстрое щелканье соленоида?

Быстрые щелчки указывают на то, что соленоид многократно срабатывает и отключается. Напряжение падает под нагрузкой. Проверка под нагрузкой, показывающая напряжение ниже 9,6 В, подтверждает необходимость замены.

Как изолировать паразитарный источник заражения?

Подключите мультиметр последовательно с отрицательным кабелем. Дождитесь, пока все модули перейдут в спящий режим. Показания выше типичного минимального потребляемого тока указывают на паразитную нагрузку. Извлеките предохранители по отдельности, чтобы найти неисправную цепь.

Когда следует прекратить диагностику и передать дело специалисту?

Остановитесь при появлении звуков, указывающих на внутренние повреждения двигателя, высоковольтных цепей или повторяющихся срабатываний защитных устройств. Эти риски должен устранять квалифицированный специалист, прошедший соответствующее обучение.
