Анатомия поломки: предупреждающие признаки неисправности водяного насоса с двигателем внутреннего сгорания до появления протечки.

Водяной насос с двигателем обычно сигнализирует о неисправности задолго до того, как начнет капать. Опасный период перед утечкой — это короткий промежуток времени, когда появляются шум, запах, перепады температуры или осадок, но лужа не образуется. Насос обычно служит от 8000 до 10000 часов в условиях интенсивной эксплуатации, поэтому эти ранние предупреждающие признаки имеют значение. Опытные специалисты делят их на четыре категории: то, что вы слышите, то, что вы чувствуете запах, то, что вы видите, и то, что вы ощущаете. Не ждите появления лужи; неисправный насос может привести к поломке двигателя. Утечка охлаждающей жидкости — это последний симптом, а не первый. Источник надежные водяные насосы для двигателей С самого начала это ваша лучшая защита от неожиданных простоев.

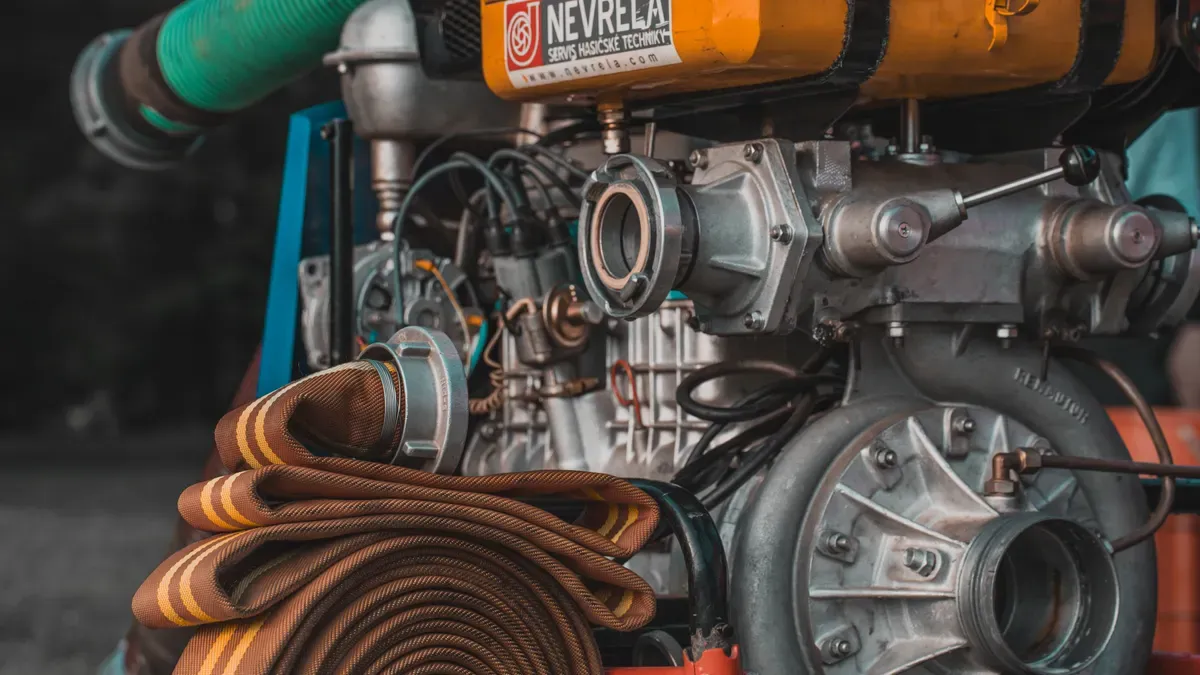

Обратите внимание на распространенные признаки неисправности водяного насоса.

Звук — это самый ранний диагностический канал, доступный инспектору. Водяной насос отвечает за циркуляцию охлаждающей жидкости, и его подшипники и крыльчатка вращаются непрерывно, пока работает двигатель. Задолго до того, как уплотнение выйдет из строя и жидкость начнет капать на землю, вращающийся узел сигнализирует о своей неисправности характерными звуками. Для того чтобы уловить эти звуки, достаточно натренированного слуха и нескольких минут работы на холостом ходу.

Свист, скрежет и проблемы с подшипниками

Классический симптом неисправности подшипника водяного насоса — высокочастотный свистящий или скрежещущий звук, который усиливается и ослабевает в зависимости от оборотов двигателя. На холостом ходу шум может быть слабым. При небольших оборотах его высота повышается. Это изменение высоты звука отличает шум подшипника от постоянного визга ремня. Скрипящие звуки, исходящие из передней части двигателя, часто указывают на износ подшипников и являются одними из первых признаков износа насоса. Свист может имитировать проблему с приводным ремнем, особенно когда неисправность насоса начинает затрагивать другие приводные компоненты.

Скрежет несет в себе более тревожный сигнал. Свистящий или скрежещущий звук двигателя, появляющийся только при запуске и затихающий после этого, указывает на начальную стадию износа подшипников или попадание мусора во впускной коллектор насоса. Насос может продолжать работать, но износ ускоряется с этого момента. Скрежет или гудение, усиливающиеся со временем, указывают на прогрессирующее повреждение подшипников. Если не принять меры, неисправный подшипник может повредить вал, рабочее колесо или корпус. Кавитация создает отдельный звук, часто описываемый как дребезжание шариков внутри корпуса насоса. Инспектор, услышавший любой из этих признаков неисправности водяного насоса, должен немедленно отметить устройство для проверки.

Щелканье, щелчки и шум ремня

Щелканье и стрекотание исходят от приводной ремень двигателя Они указывают на проблемы в приводе, а не во внутренних компонентах насоса, но всё же свидетельствуют о неполадках в насосной системе.

Скрип обычно указывает на то, что ремень движется неправильно и трется о другие компоненты или фланцы шкива, что часто вызвано смещением, неправильным натяжением или боковым трением. Щелчки или скрежет могут указывать на загрязнение, потенциально приводящее к износу ремня и шкива. Когда пыль, обрезки или стружка попадают в канавки шкива, они создают щелкающий звук при вращении шкива и зацеплении зубьев ремня. Щелчки также могут быть вызваны изношенными или поврежденными зубьями ремня, которые больше не плавно зацепляются со шкивом.

Выявление источника звука предотвращает ошибочную диагностику. Приложите механический стетоскоп или длинную отвертку к корпусу насоса и уху, чтобы точно определить источник звука. В качестве альтернативы, ненадолго снимите ремень и покрутите шкивы вручную, чтобы проверить наличие шероховатостей. Один опытный техник однажды обнаружил, что постоянный свист был вызван смещением натяжного шкива на генераторной установке Cummins. Сам насос был исправен, но износ ремня начал создавать нагрузку на вал насоса. Это распространенный признак неисправности водяного насоса, который требует внимательного прислушивания. Когда водяной насос выходит из строя, шум почти всегда предшествует утечке.

Обратите внимание на предупреждающие знаки, связанные с работой водяного насоса, перед тем как попасть в лужу.

Водяной насос редко выходит из строя незаметно. Он протекает, издает неприятный запах и оставляет следы задолго до того, как на полу цеха образуется лужа. Инспекторы, распознавшие эти ранние признаки, могут запланировать замену во время планового простоя, а не реагировать на поломку на обочине дороги.

Сладкий запах охлаждающей жидкости и пар под капотом.

Дренажное отверстие на корпусе водяного насоса расположено между уплотнением и подшипником. Оно служит дренажным каналом и системой раннего предупреждения. Механическому уплотнению для смазки необходима тонкая пленка охлаждающей жидкости, поэтому во время нормальной работы через уплотнение просачивается небольшое количество влаги. Дренажное отверстие отводит эту влагу в виде мелкого тумана или пара, а не жидкой струи. Этот пар после выключения двигателя издает слегка сладковатый запах. Охлаждающая жидкость на основе этиленгликоля издает характерный сладковатый аромат при контакте с горячими деталями двигателя, такими как блок цилиндров или выпускной коллектор. Техник, заметивший этот запах во время осмотра, должен рассматривать его как признак неисправности уплотнения водяного насоса.

Пар, поднимающийся из моторного отсека, — ещё один ранний признак неисправности. Охлаждающая жидкость окрашена в яркие цвета, такие как оранжевый, жёлтый, зелёный или розовый, что позволяет отличить её от масла или топлива. При контакте с горячими поверхностями эта охлаждающая жидкость испаряется и выходит в виде пара. Слабо сладковатый запах в сочетании с низким уровнем охлаждающей жидкости в расширительном бачке указывает на утечку, которая ещё не привела к видимой капле. Уровень охлаждающей жидкости в расширительном бачке может продолжать падать, даже если на подъездной дорожке нет видимой лужи. Инспекторам следует проверять расширительный бачок при каждом предрейсовом осмотре. Медленное снижение объёма охлаждающей жидкости без явной внешней утечки — один из самых надёжных признаков неисправности водяного насоса.

Ржавые полосы, коррозия и трещины вокруг насоса.

Визуальный осмотр позволяет обнаружить то, что невозможно подтвердить одним лишь запахом. Наиболее явным ранним признаком утечки является меловидный розовый или белый налет под шкивом насоса. Эта корка образуется, когда пары охлаждающей жидкости выходят через дренажное отверстие и кристаллизуются на поверхности корпуса. Видимый след может появиться задолго до того, как подшипник начнет шуметь. Ржаво-коричневые полосы, идущие вниз от области насоса, рассказывают аналогичную историю. Видимая ржавчина или коррозия на корпусе водяного насоса Это не просто косметический дефект; это диагностическое предупреждение о том, что насос изнашивается и может вскоре выйти из строя.

В таблице ниже приведено краткое описание физических признаков и их значения.

Шланговые соединения заслуживают не меньшего внимания. Яркие лужицы или засохший, затвердевший налет возле штуцеров шлангов могут указывать на активную утечку охлаждающей жидкости. Ослабленный хомут или поврежденный шланг могут имитировать неисправность насоса, поэтому инспекторы должны проверить оба фактора, прежде чем заказывать запчасти. Если на корпусе насоса видна ржавчина или коррозия, насос следует заменить в течение следующих 30 дней, а не ждать полного выхода из строя. Эти видимые симптомы дают ремонтным бригадам достаточно времени для принятия мер.

Обратите внимание на температуру и вибрацию, исходящие от неисправного водяного насоса.

Изменения температуры и вибрация часто появляются после шума и запаха, но до образования лужи. Эти предупреждающие признаки указывают инспектору на то, что насос теряет способность эффективно перекачивать охлаждающую жидкость.

Колебания показаний приборов и слабый нагреватель.

Водяной насос отвечает за циркуляцию охлаждающей жидкости через двигатель и радиатор отопителя. При неисправности водяного насоса поток охлаждающей жидкости становится неравномерным, а отвод тепла — неравномерным. Температура на датчике может колебаться или резко повышаться. Во время работы двигателя на холостом ходу и на низких оборотах оператор или техник может заметить, что стрелка указателя температуры сначала поднимается выше нормы, а затем без объяснения причин опускается. Эта закономерность повторяется, поскольку насос не может должным образом циркулировать охлаждающую жидкость на всех оборотах двигателя.

Слабое отопление в салоне — еще один надежный индикатор. Рабочее колесо, проскальзывающее на валу. Уменьшается приток воздуха к радиатору отопителя. Из вентиляционных отверстий дует еле теплый воздух даже при горячем двигателе. Мощность обогревателя может снижаться на холостом ходу или при перепадах температуры. Эти видимые симптомы указывают на проблему с циркуляцией воздуха, а не на неисправность термостата.

Периодический перегрев происходит по той же логике. Двигатель начинает перегреваться при длительной работе на холостом ходу, движении по трассе или подъеме в гору. После перезапуска стрелка указателя температуры может вернуться в норму. Двигатель быстро перегревается при высокой нагрузке, а затем восстанавливается при снижении нагрузки. Такая колеблющаяся картина является классическим признаком неисправности водяного насоса. При многократном перегреве двигателя реальная опасность возникает из-за повреждения прокладки головки блока цилиндров.

Колебания шкива и вибрации холостого хода

Заметное люфтирование шкива насоса означает износ подшипника вала. Люфт вала позволяет шкиву качаться из стороны в сторону. На холостом ходу это движение вызывает вибрацию, ощущаемую через блок двигателя или видимую на ремне. На высоких оборотах люфт усиливается.

Чрезмерный радиальный люфт вала: 0,015 дюйма измеримого люфта на внешнем конце вала водяного насоса с приводом от двигателя считается чрезмерным. Большинство шарикоподшипников допускают лишь около 1/10 этой величины радиального биения, и новые подшипниковые узлы водяного насоса не должны иметь измеримого люфта.

Любой заметный люфт является основанием для замены насоса. Чрезмерная вибрация вблизи насоса на холостом ходу — еще один тревожный признак. Этот симптом часто появляется до возникновения утечки. Инспектор, почувствовавший необычную вибрацию во время осмотра, должен немедленно проверить шкив на наличие люфта.

Своевременно подтвердите неисправность водяного насоса.

Проверьте люфт вала и остатки жидкости в дренажном отверстии.

Осмотр вручную подтвердит то, на что указывают шум и запах. Перед тем как прикасаться к каким-либо компонентам, двигатель должен быть выключен и остыть. Для проверки люфта радиального вала выполните следующие действия:

• Крепко возьмитесь рукой за шкив водяного насоса.
• Попробуйте покачивать шкив в радиальном направлении, толкая его вперед и тяня назад, а затем попробуйте покачивать его из стороны в сторону.
• Обратите внимание на наличие какого-либо люфта. Любое заметное движение является ненормальным, поскольку исправный подшипник не должен иметь люфта.
• Обратите внимание, что даже приблизительно 010 дюймов Радиальный люфт может вызывать шум и сигнализировать о скором выходе подшипника из строя.

Если присутствует люфт, замените насос. Во время осмотра обратите внимание на остатки вокруг дренажного отверстия. Засохшие отложения охлаждающей жидкости или полосы ржавого цвета подтверждают утечку через уплотнение. Один опытный техник однажды обнаружил насос с небольшим люфтом и засохшими отложениями. Генераторная установка Cummins Насос еще не протекал на пол, но его замена была запланирована незамедлительно. Это решение предотвратило поломку в середине смены.

Проверка под давлением и осмотр ремня и натяжителя.

Следующий шаг — использование тестера давления в системе охлаждения (необязательно). Дайте двигателю остыть, подсоедините тестер в соответствии с инструкциями производителя и откачайте воздух до заданного уровня давления для двигателя или генераторной установки.

Визуально осмотрите все компоненты системы охлаждения на наличие утечек. Резкое падение давления может указывать на утечку или неисправность компонента.

При проведении испытаний под давлением значение, указанное на крышке, не должно превышать psi. Таким образом, если на крышке указано 15 фунтов, испытания следует проводить при давлении 15 psi или ниже.

В рамках профилактического обслуживания замените водяной насос, ремень и натяжитель одновременно. Водяной насос обычно приводится в движение ремнем ГРМ и расположен за теми же крышками. Замена его вместе с ремнем и натяжителем будет произведена отдельно. позволяет избежать двойной оплаты труда одних и тех же работников. Вышедший из строя подшипник насоса может заклинить и порвать ремень ГРМ на двигателях с интерференцией клапанов, что может привести к деформации клапанов и разрушению двигателя. Неисправный натяжитель также может развалиться и порвать ремень. Многие механики рекомендуют эту комбинированную замену в качестве страховки. Неисправный водяной насос может вызвать быстрый перегрев. Своевременное обнаружение неисправности водяного насоса экономит деньги и предотвращает катастрофическое повреждение двигателя. Стоимость насоса составляет лишь небольшую часть стоимости работ по его замене. Например, замена неисправного узла на новый Оригинальный водяной насос LP00045635 для двигателей Lister Petter Это высокодоходное вложение, обеспечивающее защиту всей вашей генераторной установки.

Оригинальный водяной насос LP00045635 для двигателя Lister Petter

$1476.03

Узнать больше Добавить в корзину

Включите проверку водяных насосов в плановое техническое обслуживание автопарка.

Добавьте шум подшипников и люфт вала в протокол осмотра.

Ремонтные бригады должны рассматривать осмотр водяного насоса как стандартную часть ежедневного или предрейсового осмотра автомобиля. Цель проста: обнаружить неисправность водяного насоса до того, как она приведет к поломке на дороге. Наилучшая возможность для прослушивания – это холодный запуск. Высокочастотный визг из передней части двигателя может указывать на износ шкива или внутренних подшипников. Скрежет или рычание свидетельствуют о трении металла о металл и о приближении насоса к поломке. Свист или воющий звук указывают на смещение ремня или вибрацию насоса.

При выключенном двигателе осмотрите шкив вручную. Искривленный, ослабленный или шатающийся шкив свидетельствует о неисправности внутреннего подшипника. Проверьте наличие остатков охлаждающей жидкости вокруг дренажного отверстия рядом со шкивом. Даже небольшой слой засохшей охлаждающей жидкости подтверждает утечку через уплотнение. Эти проверки занимают менее двух минут и могут выявить неисправность водяного насоса задолго до образования лужи.

Рекомендуем к прочтению: Узнайте, как профилактические проверки приводят к экономии средств, в нашем руководстве по... максимальное увеличение срока службы генератора и рентабельности инвестиций в плановое техническое обслуживание водяных насосов. .

Замените насос, прежде чем он начнет протекать.

Раннее обнаружение обеспечивает ощутимые операционные преимущества. Заблаговременное предупреждение за 30 и более дней позволяет ремонтным бригадам планировать обслуживание в запланированные периоды простоя. Региональный парк транспортных средств использовал раннее обнаружение повышенной температуры охлаждающей жидкости и увеличения времени работы вентиляторов для планирования ночного обслуживания, предварительного заказа запчастей и проверки компонентов до начала пикового сезона. Такой проактивный подход снижает незапланированные простои, повышает безопасность и увеличивает коэффициент использования активов.

Детали мегаватт Этот магазин является универсальным поставщиком запчастей для замены водяных насосов, ремней, натяжителей, уплотнений и комплектов прокладок. Каталог охватывает совместимость с двигателями Cummins, Perkins, Caterpillar, Deutz, Komatsu, Volvo и многими другими. Каждый заказ включает гарантию совместимости, 90-дневную программу бесплатного возврата и быструю отправку в течение двух рабочих дней. Замена насоса, ремня и натяжителя одновременно предотвращает повторные работы и защищает двигатель от катастрофических повреждений.

Признаки неисправности, описанные в этой статье, — это сигнал насоса о необходимости немедленных действий. Процесс выглядит следующим образом: сначала шум, затем запах, затем изменение температуры, затем видимые отложения. Утечка — это заключительный этап, а не начало. Своевременный ремонт водяного насоса обходится недорого. Игнорирование признаков может привести к перегреву, деформации головки блока цилиндров или заклиниванию двигателя. Осмотрите насос, замените его до появления лужи и ездите уверенно.

Часто задаваемые вопросы

Как долго обычно служит водяной насос с приводом от двигателя?

Мощные водяные насосы часто работают от 8 000 до 10 000 часов. После этого срока износ подшипников и уплотнений ускоряется. Инспекторам следует рассматривать эти часы как ориентир, а не как гарантию. На фактический срок службы насоса влияют условия эксплуатации, качество охлаждающей жидкости и натяжение ремня.

Всегда ли водяной насос начинает протекать перед тем, как выйти из строя?

Нет. Обычно сначала появляются шум, запах и перепады температуры. Дренажное отверстие отводит пар до того, как образуются капли жидкости. Один опытный техник однажды заменил насос, у которого были только засохшие остатки и небольшой люфт вала. Этот агрегат еще не протекал. Ожидание образования лужи увеличивает риск поломки на дороге.

Что говорит о состоянии насоса радиальный люфт вала?

Измерение радиального люфта вала позволяет определить боковое перемещение шкива насоса. Любой заметный люфт является ненормальным. Как показывают данные, люфт в 0,015 дюйма считается чрезмерным, тогда как в исправных подшипниках его быть не должно. Люфт такого уровня вызывает шум и сигнализирует о скором выходе подшипников из строя. Немедленно замените насос.

Стоит ли заменить водяной насос до того, как он начнет протекать?

Да. Своевременная замена обходится гораздо дешевле, чем катастрофическая поломка. Перегрев может деформировать головку блока цилиндров или привести к заклиниванию двигателя. Замените насос, ремень и натяжитель вместе, чтобы избежать повторных работ. Компания Megawatts Parts гарантирует совместимость, предлагает бесплатный возврат в течение 90 дней и отправку в течение двух рабочих дней.
